S41

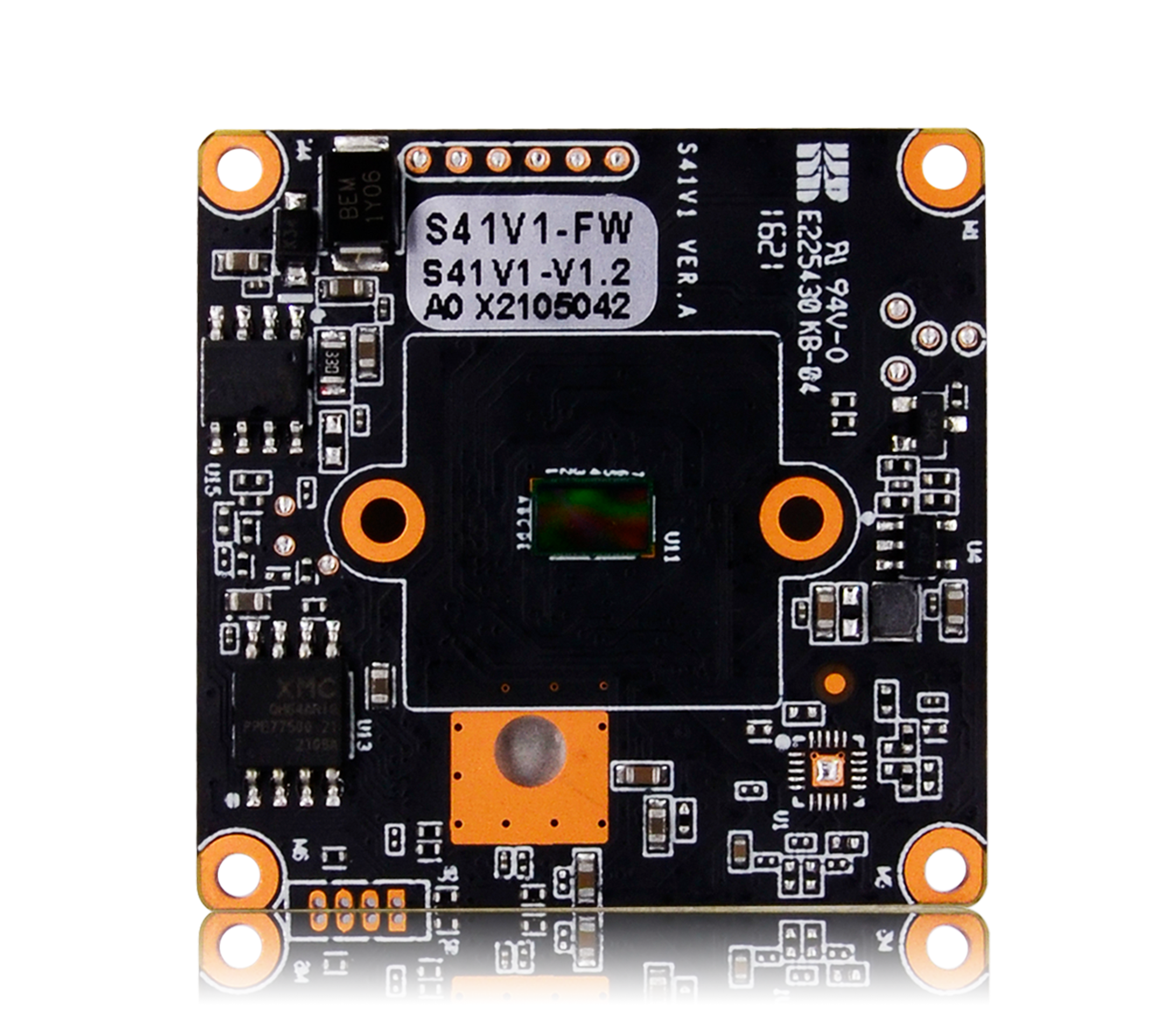

S41-400万人形智能双光模组

S41 400W 常规模组





产品特点

智能相关

l                      支持人形检测,并将告警信息上报后端或APP

l                      检测到人形后,可联动告警灯板以及喇叭实现声光报警;

l                      人形检测可按照日夜或者时间段独立设置灯光/语音联动。

图像相关

l                      400万高清分辨率,夜视效果更震撼;

l                      智能红外/暖光,人脸清晰无过曝;

l                      支持图像2D、3D降噪技术;

l                      支持Extra-ISP夜视低拖影图像算法;

l                      支持3种图像场景模式:通透、明亮、标准,图像风格切换随心所欲;

l                      支持人形测光,开启相关功能后可优先保证人形区域的曝光效果;

l                      支持手动快门、曝光调节,可看清各刷新频率的电子屏、LED屏、仪表内容;

l                      双光款支持红外、暖光、智能双光三种模式自由切换,用户可通过NVR或APP自行设置。

系统功能

l                      支持H.265 智能编码,编码压缩效率更高,保证画质的情况下,码率更低;

l                      支持Web端操作,提供多种平台的SDK开发;

l                      支持运动检测、声音检测;

l                      支持Onvif国际标准协议,可接入第三方后端/平台;

l                      支持P2P+流媒体转发模式,APP秒速连接,报警信息推送至APP等功能;

l                      支持全网通功能,可根据友商NVR网段自动更改自身IP地址,实现快速接入友商NVR;

接口相关

l                      支持1路音频输入/输出,支持双向语音对讲;

l                      智能软光敏,日夜切换更精准,无需光敏电阻;

l                      支持100M网口;

硬件相关

l                      PCB厚镀铜散热,-30-60℃ 7*24h稳定工作;

l                      2mm板厚,强度提升50%,减少热变形带来的虚焦问题;

l                      宽压电路保护设计,9 -15V容忍电压接入,防电源反接保护设计;

l                      网口4KV防雷,电源口2KV防雷,避免浪涌、感应雷、静电等可能的损坏;

个性定制

l                      支持个性定制,可自定义型号、Logo、图像场景模式或参数、OSD、默认告警音频;

产品规格

平台方案

S41@IR

S41@WH

S41@FW

传感器

4MP 1/3” 靶面

系统结构

Flash 8MB,DDR2 64MB;单核A7 1.2GHz

智能

描述

人形检测

支持

声光告警

支持,可按照日夜或时间段分别设置联动灯光或语音。检测到人形后,可联动告警灯板和语音告警。

支持,可按照日夜或时间段分别设置联动灯光或语音。检测到人形后,可联动告警灯板和语音告警。

支持三种模式自由切换:

红外模式:夜间为红外补光黑白图像,检测到人形后可联动语音报警。

白光模式:夜间为白光全彩图像,检测到人形后可联动语音报警。

智能双光:夜间为红外补光黑白图像,检测到人形后,可联动白光灯板和语音告警,图像切换为全彩。

图像视频

描述

智能编码

支持基本模式、高级模式,降低存储占用

视频处理

H.264、H.265视频编码;

支持双码流

制式

2560*1440@252304*1296@25、1080P@30

分辨率

主码流:2560*1440、2304*1296、1920*1080

子码流:D1(默认)640*360704*288(2CIF)、352*288(CIF)

OSD

支持时间OSD,自定义OSD,最多4个

隐私遮盖

支持,最多4个

区域增强

支持,最多8个

宽动态

支持数字宽动态

降噪

支持2D、3D降噪

快门

支持自动/手动模式

支持低拖影模式

支持室内50/60Hz快门模式,抑制工频闪烁

场景模式

支持通透(默认)、明亮、标准三种场景模式选择,调整图像风格喜好

软件

描述

业务功能

支持Web配置

支持OSD配置,图像配置等多种业务

支持多种平台SDK开发包,可供二次开发

支持高清音视频同步预览,双向语音对讲

支持运动检测、人形检测,联动APP实现手机推送报警

控灯

支持软光敏控灯,无需硬光敏电阻

升级

支持WEB界面本地升级

支持GuardTools批量升级

支持云升级

客户端

支持手机APP视频预览(IOS、Android),升级,人形设置,告警音上传等功

支持PC客户端对IPC的本地管理,实现多路IPC实况播放,本地硬盘存储等

定制

支持个性定制型号、Logo、默认参数、IPC默认语言

音频

描述

音频处理

支持G.711u、G.711a编解码标准

支持噪声抑制

音频输出

最大支持64kbps传输

网络

描述

IP获取方式

全网通(默认开启)、DHCP、静态IP地址

协议

支持IPv4、TCP、UDP、DHCP、RTP、RTSP、DNS、DDNS、NTP、端口映射等网络协议;

兼容性

支持ONVIF标准协议,实现对接主流品牌NVR、PC客户端的视频预览和录像等

接口特性

描述

网络状态指示灯

支持

报警接口

不支持

音频接口

支持1路MIC/Line 输入,1路音频输出,兼容外置音频放大板

网络接口

支持10M/100M自适应网口

补光灯接口

兼容主流软光敏红外灯板

兼容主流软光敏暖光灯板

兼容主流软光敏双光灯板

硬件

描述

板厚

2mm

重量

净重约0.05kg(0.11lb)

工作环境

-30℃~60℃(-22°F~140°F)

板型尺寸

38mm*38mm,38 标准单板结构

电源

模组本体功耗1.5W

DC12V±25%,支持防反接,过压、过流保护,输入短路保护

可靠性

7*24小时 -30℃-60℃高低温循环测试稳定可靠

电源口2KV防雷,网口4KV防雷保护,符合国家国际标准

端口定义(圆点为第一脚)




接口各引脚定义

丝印编号

针脚编号

接口定义

功能描述

信号方向

电平

说明

J1

1

OUT_A

IR-CUT信号+

输出

4~7.2V

IR_CUT接口

2

OUT_B

IR-CUT信号-

输出

4~7.2V

J4

1

VDD12V

总电源输入

输入

12V

电源接口

2

GND

总电源地

GND

0V

3

LED_ LINK

网络连接指示灯

输出

0/3.3V

以太网接口

4

LED_ACT

网络数据传输指示灯

输出

0/3.3V

5

TRD0_P

网络数据发送差分信号正

输出

/

6

TRD0_N

网络数据发送差分信号负

输出

/

7

TRD1_P

网络数据接收差分信号正

输入

/

8

TRD1_N

网络数据接收差分信号负

输入

/

J6

1

SPK_OUT_1/

LINE_OUT_L

扬声器输出/LINE_OUT输出

输出

输出/2.54Vpp

功放/LINE输出

2

SPK_OUT_2/

GND

扬声器输出/GND

输出/GND

输出/0V

J2

1

MIC_IN

MIC输入信号正

/

0V

MIC模拟量输入

2

GND

GND

0V

J3

1

LUX_INPUT

硬光敏控制输入

输入

1.81~

3.3V

硬光敏控制,高电平(>1.8V)有效

2

IR_CTRL_OUT1

光敏控制输出1

PWM输出

0/3.3V

软光敏控制

3

IR_CTRL_OUT2

光敏控制输出2

PWM输

0/3.3V

4

GND

GND

0V

J7

1

IO

功放板控制输出

输出

0/3.3V

功能接口

2

IO

报警红蓝灯控制输出

输出

0/3.3V

3

UART1_TXD

UART1数据发送信号

输出

0/3.3V

4

UART1_RXD

UART1数据接收信号

输入

0/3.3V

5

GND

GND

0V
