S82 800W 高清功能模组彩页V1.0

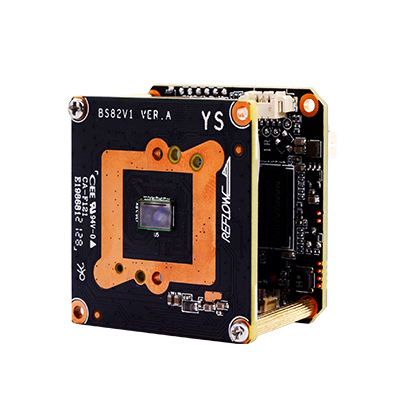

S82 800W高清功能模组



S82模组编码版



S82模组sensor板

产品特点

智能相关

l                      支持人形检测，并将告警信息上报后端或APP。

l                      检测到人形后，可联动告警灯板以及喇叭实现声光报警。

l                      人形检测可按照日夜或者时间段独立设置灯光/语音联动。

图像相关

l                      800万超高分辨率，3840*2160@20，图像细节更清晰。

l                      智能红外/暖光/双光技术，内嵌AE深度智能学习算法，人脸清晰无过曝。

l                      支持图像2D、3D降噪技术。

l                      支持Extra-ISP夜视低拖影图像算法。

l                      支持3种图像场景模式：通透、明亮、标准，图像风格切换随心所欲。

l                      支持手动快门、曝光调节，可看清各刷新频率的电子屏、LED屏、仪表内容。

l                      支持图像水平翻转，垂直翻转。

系统功能

l                      支持H.265 智能编码，编码压缩效率更高，保证画质的情况下，码率更低。

l                      对接扩展板后，可支持SD卡存储录像、图片，支持录像回放、照片查看等功能，最大支持128G MicroSD。

l                      变焦款支持光学变倍，手动/自动对焦。可适配主流∅14双马达电动变焦镜头。

l                      支持定时抓图，告警联动抓图，并可通过邮件、FTP等方式将告警图片上报。

l                      支持双向语音对讲。

l                      支持Web端操作，提供多种平台的SDK开发。

l                      支持运动检测、遮挡检测、声音检测。

l                      支持Onvif国际标准协议，可接入第三方后端/平台。

l                      支持GB\T28181国标协议。

l                      支持P2P+流媒体转发模式，APP秒速连接，报警信息推送至APP等功能。

l                      支持全网通功能，可根据友商NVR网段自动更改自身IP地址，实现快速接入友商NVR。

接口相关

l                      支持1路音频输入/输出，支持双向语音对讲。

l                      模组支持1入1出告警GP IO，搭配拓展板可实现1入1出开关量告警。

l                      支持硬光敏接口，可兼容主流硬光敏灯板。

l                      支持PWM灯光控制输出，可兼容主流软光敏灯板。

l                      预留一对UART接口，预留一个USB接口，可满足客户定制化拓展需求。

l                      支持复位接口，可引出至尾线。

l                      支持100M网口。

硬件相关

l                      PCB厚镀铜散热，-30-60℃ 7*24h稳定工作。

l                      Sensor板2mm板厚，强度提升50%，减少热变形带来的虚焦问题。

l                      宽压电路保护设计，9 -15V容忍电压接入，防电源反接保护设计。

l                      网口4KV防雷，电源口2KV防雷，避免浪涌、感应雷、静电等可能的损坏。

个性定制

l                      支持个性定制，可自定义型号、Logo、软件默认参数、图像场景模式、图像参数文件等。

产品规格

	S82@IR	S82@WH	S82@FW
平台方案	描述
传感器	“1/2.7”靶面
系统结构	Flash 16MB， 内存DDR3 256MB
图像视频	描述
智能编码	支持基础模式、高级模式，降低存储占用
视频处理	H.264、H.265视频编码； 支持三码流：主流、辅流、第三流
制式	3840*2160@20（默认）、2880*1620@30、2880*1620@25、2560*1440@30、2560*1440@25、2304*1296@25、2304*1296@30、1920*1080@25、1920*1080@30
分辨率	主流：3840*2160（默认）、2880*1620、2560*1440、2304*1296、1080P 辅流：720P、D1(默认)、640*360、2CIF、CIF 第三流：D1、640*360、2CIF、CIF(默认)
OSD	支持时间日期OSD，自定义OSD，变倍信息OSD； 最多8个OSD
隐私遮盖	支持，最多4个
区域增强	支持，最多8个
宽动态	支持多帧合成光学宽动态
降噪	支持2D、3D降噪
快门	支持自动/手动模式； 支持低拖影模式； 支持室内50/60Hz快门模式，抑制工频闪烁；
场景模式	支持通透（默认）、明亮、标准三种场景模式选择，调整图像风格喜好
软件	描述
业务功能	支持Web配置； 支持OSD配置，图像配置等多种业务； 对接扩展板后，可支持SD卡存储录像、图片，支持录像回放、照片查看等功能； 变焦款支持光学变倍，手动/自动对焦。可适配主流∅14双马达电动变焦镜头； 支持定时抓图，隔时抓图，告警联动抓图，并可通过邮件、FTP等方式将告警图片上报； PPPOE/DHCP/静态 IP获取方式； 支持多种平台SDK开发包，可供二次开发； 支持高清音视频同步预览，双向语音对讲，音频广播功能； 支持运动检测、遮挡检测、声音检测，联动APP实现手机推送报警；
升级	支持WEB界面本地升级； 支持GuardTools批量升级； 支持云升级；
客户端	支持手机APP视频预览（IOS、Android）； 支持PC客户端对IPC的本地管理，实现多路IPC实况播放，本地硬盘存储等；
定制	支持个性定制型号、Logo、软件默认参数、图像场景模式、图像参数文件等
音频	描述
音频处理	支持G.711u、G.711a编解码标准； 支持噪声抑制；
音频输出	最大支持64kbps传输
网络	描述
IP获取方式	PPPoE、全网通（默认开启）、DHCP、静态IP地址
协议	支持IPv4、IPv6、HTTPS、TCP、UDP、DHCP、RTP、RTSP、DNS、DDNS、NTP、端口映射等网络协议;
兼容性	支持ONVIF标准协议，实现对接主流品牌NVR、PC客户端的视频预览和录像等
接口特性	描述
网络状态指示灯	支持
报警接口	搭配拓展板可实现1入1出开关量控制； 可接入或控制传感器、门禁开关等设备；
音频输入接口	支持2路MIC输入
音频输出接口	支持1路Linout音频输出
网络接口	支持100M网口
硬光敏接口	支持硬光敏接口，可兼容主流硬光敏灯板
补光灯接口	支持2路PWM灯光控制输出，可兼容主流软光敏灯板
镜头驱动	支持光学变倍，手动/自动对焦； 标准8Pin镜头控制接口，可适配主流∅14双马达电动变焦镜头；
硬件	描述
板厚	Sensor板2mm；编码板 1.6mm
重量	净重约0.08kg（0.11lb）
工作环境	-30℃~60℃（-22°F~140°F）
板型尺寸	40mm*40mm
电源	模组本体功耗4W； DC12V±25%，支持防反接，过压、过流保护，输入短路保护；
可靠性	7*24小时 -30℃~60℃高低温循环测试稳定可靠； 电源口2KV防雷，网口4KV防雷保护，符合国家国际标准；

端口定义（圆点为第一脚）

S82编码板接口示意图

接口各引脚定义

sensor接口定义（圆点为第1脚）

 S82模组sensor板接口示意图

sensor接口各引脚定义
