S51B模组彩页V1.0

S51B 模组彩页V1.0

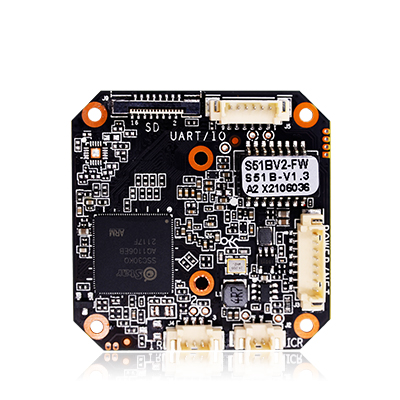

S51B模组

IMG_20210401_154517

产品特点

智能相关

l                      支持人形检测,并将告警信息上报后端或APP

l                      检测到人形后,可联动警灯板以及喇叭实现声光报警;

l                      人形检测可按照日夜或者时间段独立设置灯光/语音联动。

图像相关

l                      16:9 500万高清分辨率,夜视效果更震撼

l                      智能红外/暖光,人脸清晰无过曝

l                      支持光学宽动态;

l                      支持图像2D3D降噪技术;

l                      支持Extra-ISP视低拖影图像算法;

l                      支持3种图像场景模式:通透、明亮、标准,图像风格切换随心所欲;

l                      夜间“暗区感知算法,针对图像暗部物体可见度提升50%不影响亮区曝光

l                      夜间“平衡曝光引擎”。、车接近时候,平衡近、远处图像曝光近处人脸曝光压制更好,远处景物可距离较友商多5

l                      支持图像旋转90°,实现走廊模式的效果,增加有效监控视野。

l                      支持手动快门、曝光调节,可看清各刷新频率的电子屏、LED屏、仪表内容;

l                      光款支持红外、暖光、智能双光三种模式自由切换,用户可通过NVRAPP自行设置。

系统功能

l                      支持H.265 智能编码,编码压缩效率更高,保证画质的情况下,码率更低;

l                      支持Web端操作,提供多种平台的SDK开发;

l                      支持运动检测、遮挡检测、声音检测;

l                      支持Onvif国际标准协议,可接入第三方后端/平台;

l                      支持GB\T28181国标协议;

l                      支持P2P+流媒体转发模式,APP秒速连接,报警信息推送至APP等功能;

l                      支持全网通功能,可根据友商NVR网段自动更改自身IP地址,实现快速接入友商NVR

接口相关

l                      支持2路音频输入1路音频输出,支持双向语音对讲;

l                      智能软光敏,日夜切换更精准,无需光敏电阻;

l                      支持串口功能扩展双向透明通道、云台控制、串口OSDOnvif透明通道。

l                      支持10M/100M自适应网口;

硬件相关

l                      PCB厚镀铜散热,-30-60 7*24h稳定工作;

l                      2mm板厚,强度提升50%,减少热变形带来的虚焦问题;

l                      宽压电路保护设计,9 -15V容忍电压接入,防电源反接保护设计;

l                      网口4KV防雷,电源口2KV防雷,避免浪涌、感应雷、静电等可能的损坏;

个性定制

l                      支持个性定制,可自定义型号、Logo、图像场景模式或参数、OSD、默认告警音频;

产品规格

平台方案

S51B@IR

S51B@WH

S51B@FW

DSP

A7 1.2GHz

传感器

5MP背照式CMOS 1/2.7 靶面

智能

描述

人形检测

支持

声光告警

支持,人形检测触发告警后,可联动告警灯板和语音告警。

支持,人形检测触发告警后,可联动告警灯板和语音告警。

支持三种模式自由切换:

红外模式:夜间为红外补光黑白图像,人形检测触发告警后可联动语音报警。

白光模式:夜间为白光全彩图像,人形检测触发告警后可联动语音报警。

智能双光:夜间为红外补光黑白图像,人形检测触发告警后,可联动白光灯板和语音告警,图像切换为全彩。

图像视频

描述

智能编码

支持基本模式、高级模式,降低存储占用

视频处理

H.264H.265视频编码;

支持三码流

制式

2880*1620@252560*1440@252304*1296@251920*1080@251920*1080@30

分辨率

主码流2880*1620(默认)2560*14402304*12961080P720P

720PD1(默认)640*3602CIFCIF

码流:D1640*3602CIFCIF(默认)

OSD

支持时间OSD,自定义OSD等,最多8

隐私遮盖

支持,最多4

区域增强

支持,最多8

宽动态

支持光学宽动态

降噪

支持2D3D降噪

快门

支持自动/手动模式

支持低拖影模式

支持室内50/60Hz快门模式,抑制工频闪烁

场景模式

支持通透(默认)、明亮、标准三种场景模式选择,调整图像风格喜好

软件

描述

业务功能

支持Web配置

支持OSD配置,图像配置等多种业务

支持多种平台SDK开发包,可供二次开发

支持高清音视频同步预览,双向语音对讲

支持运动检测、深度人形检测,联动APP实现手机推送报警

控灯

支持软光敏控灯,红外款支持定制硬光敏

升级

支持WEB界面本地升级

支持GuardTools批量升级

支持云升级

客户端

支持手机APP视频预览(IOSAndroid升级,告警音上传等功

支持PC客户端对IPC的本地管理,实现多路IPC实况播放,本地硬盘存储等

定制

支持个性定制型号、Logo、默认参数、IPC默认语言

音频

描述

音频处理

支持G.711uG.711a编解码标准

支持噪声抑制

音频输出

最大支持64kbps传输

网络

描述

IP获取方式

全网通(默认开启)、DHCPPPPoE静态IP地址

协议

支持PPPoEIPv4IPV6TCPUDPDHCPRTPRTSPDNSDDNSNTP、端口映射等网络协议;

兼容性

支持ONVIF标准协议,实现对接主流品牌NVRPC客户端的视频预览和录像等

支持GB/T28181国标协议,可对接国标平台。

接口特性

描述

网络状态指示灯

支持

报警接口

不支持

音频接口

支持2MIC/Line 输入,1路音频输出,兼容外置音频放大板

网络接口

支持10M/100M自适应网口

补光灯接口

兼容主流红外灯板

兼容主流敏暖光灯板

兼容主流双光灯板

硬件

描述

板厚

2mm

重量

净重约0.05kg0.11lb

工作环境

-30~60℃(-22°F~140°F

板型尺寸

42mm*42mm

电源

DC12V±25%,支持防反接,过压、过流保护,输入短路保护

可靠性

7*24小时 -30-60℃高低温循环测试稳定可靠

电源口2KV防雷,网口4KV防雷保护,符合国家国际标准

端口定义圆点为第一脚





接口各引脚定义

丝印编号

针脚编号

接口定义

功能描述

信号方向

电平

说明

J1

1

SPK_OUT_1/

LINE_OUT_L

扬声器输出/LINE_OUT输出

输出

输出/2.54Vpp

功放/LINE输出

2

SPK_OUT_2/

GND

扬声器输出/GND

输出/GND

输出/0V

J2

1

OUT_A

IR-CUT信号+

输出

4~7.2V

IR_CUT接口

2

OUT_B

IR-CUT信号-

输出

4~7.2V

J3

1

VDD12V

总电源输入

输入

12V

电源接口

2

GND

总电源地

GND

0V

3

LED_ LINK

网络连接指示灯

输出

0/3.3V

以太网接口

4

LED_ACT

网络数据传输指示灯

输出

0/3.3V

5

TRD0_P

网络数据发送差分信号正

输出

/

6

TRD0_N

网络数据发送差分信号负

输出

/

7

TRD1_P

网络数据接收差分信号正

输入

/

8

TRD1_N

网络数据接收差分信号负

输入

/

J4

1

LUX_INPUT

预留

输入

1.81~

3.3V

红外款可定制硬光敏(硬光敏控制,高电平(>1.8V有效

2

IR_CTRL_OUT1

光敏控制输出1

PWM输出

0/3.3V

软光敏控制

3

IR_CTRL_OUT2

光敏控制输出2

PWM

0/3.3V

J5

1

IO1

IO1接口

输入/输出

0/3.3V

功能接口

2

IO2

IO2接口

输入/输出

0/3.3V

3

UART1_TXD

UART数据发送信号

输出

0/3.3V

4

UART1_RXD

UART数据接收信号

输入

0/3.3V

5

GND

GND

0V

6

RS485_EN

RS485使能信号

输出

0/3.3V

J7

1

VDD3V3

RTC输入电源

输入

3.3V

RTC接口

2

GND

GND

0V

J8

1

MIC_IN_L

MIC输入信号正

/

0V

MIC1模拟量输入

2

GND

GND

0V

J10

1

MIC_IN_R

MIC输入信号正

/

0V

MIC2模拟量输入

2

GND

GND

0V
