VMS-B200-A16@R视频监控平台一体机 产品彩页V1.8

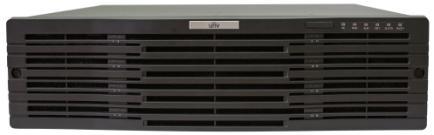

视频监控平台一体机

VMS-B200-A16@R

产品概述

VMS-B200-A16@R是融合“管理、存储、解码、转发”四大功能于一体的综合管理平台,可接入管理IPCNVR、编码器、解码器、网络键盘、门禁主机、报警主机……部署简单,扩展灵活,稳定可靠,可广泛应用于各种局域监控(如小区、楼宇、校园、酒店、场馆等)和广域联网监控(如商超联网等)场景。


VMS-B200-A16@R

产品特点

l                       超强接入:可接入管理1000台设备,2000路视频通道

l                       超强管理:支持IPC NVR、编码器、解码器、网络键盘、报警主机、门禁主机等设备的统一接入管理

l                       超强存储16SATA盘位,可通过miniSAS接口扩展216盘存储扩展柜,最大实现48盘位存储,支持录像备份IPSAN存储

l                       超强解码:3161080P解码输出(2*HDMI1*VGA),可插入2块解码卡,最大扩至151121080P解码上墙

l                       超大带宽:支持接入512Mbps、存储512Mbps、转发384Mbps

l                       强兼容性:支持标准ONVIFGB/T28181协议、视图库协议

l                       多种业务:支持实况、回放、轮巡、电视墙、电子地图、语音对讲、报警联动等功能

l                       灵活访问:支持C/S客户端、B/S客户端、移动客户端iPhoneAndroid手机iPad

l                       智能应用:支持越界、入侵、人脸检测、卡口监控、人脸识别、客流量统计等智能化功能,并进行报警报表等业务展现

l                       超强稳定:嵌入式Linux一体机BIOS操作系统支持双电源支持双机热备

l                       安全可靠:支持802.1x认证、ARP防攻击、HTTPS安全链接、Telnet安全开关;支持网络容错、负载均衡、多IP设定、安全密码、IP地址过滤

l                       丰富接口: 4个千兆以太网口2个千兆光口24路报警输入8路报警输出接口

l                       超强扩容:支持主从扩容存储、转发性能

产品规格

规格参数

描述

管理

视频管理

1000台设备、2000路通道

卡口管理

支持接收车辆、人脸图片25/s

注:例如每个设备1秒一张图片上报,那就可以接入25个设备,每秒5张图片上报就只能接5个设备

解码

视频解码

支持H.265H.264

解码分辨率

12MP/8MP/6MP/5MP/4MP/3MP/1080P/960P/720P/960H/D1/2CIF/CIF/QCIF

自带解码输出口

支持2HDMI1VGA三口异源输出;HDMI口均支持4K解码显示

自带解码路数

3口共支持4 4K@30, 161080p@30, 36720p@30, 64D1@30

音频解码

G.711AG.711μAAC

解码扩展(另配)

支持2块解码卡扩展,解码卡型号FB-HD04-NBFB-HD06-NB

FB-HD04-NB解码卡

4HDMI异源同时输出,支持4*4K@608*4K@3032*1080P@3064*720P@30解码

FB-HD06-NB解码卡

6HDMI异源同时输出,支持6*4K@6012*4K@3048*1080P@3096*720P@30解码

存储

自带硬盘接口

支持16SATA接口,支持硬盘热插拔

RAID模式

RAID0RAID1RAID5RAID6RAID10RAID50RAID60

存储扩展(另配)

支持2台存储扩展柜,最大达48384T存储,扩展柜型号:DE-S108DE-S116

DE-S108扩展柜

8SATA硬盘接口,各接口最高支持8T硬盘

DE-S116扩展柜

16SATA硬盘接口,最高8T硬盘

接入性能

512Mbps

存储性能

512Mbps

转发性能

384Mbps

用户管理

最大并发在线用户数300

设备管理

支持接入IPCNVR、编码器、解码器、网络键盘、门禁主机、告警主机、云端设备

播放控制

支持单屏1 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 13 / 16 / 17 / 25 / 32 / 36 / 64画面分割

支持走廊模式

支持3个辅屏播放

录像回放

支持回放NVR录像

一体机支持24路录像回放,单客户端最多支持16路同步回放

外部接口

网口

410M/100M/1000M Base-T自适应以太网电口,21000M SFP以太网光口

USB接口

4USB3.0接口

串口

1RS232串口(RJ45),1RS485串口(RJ45

报警输入输出

248

电源输出

DC 12 V

声音告警

支持蜂鸣器

扩展接口

支持1eSATA扩展接口,2mini SAS扩展接口,2个业务扩展接口(如解码卡)

其他

电源

交流供电,100240V AC,带电源开关, 支持双电源冗余

功耗

 50W(不含硬盘), 165W(含硬盘)

工作温度

-10°C55°C

工作湿度

10%-90% (无冷凝)

重量

 10.0 Kg

尺寸

(高×深×宽)

3U高度,支持19"标准机柜安装

130.5mm×477.1mm×481.6mm(带面板)

产品接口图


1)接地端子

2千兆光口

3千兆电口

4RS485/422接口

5RS232接口

6USB3.0接口

7eSATA接口

8)音频输入

9HDMI视频输出

10)音频输出

11VGA视频输出

12miniSAS接口

13)电源按钮

14)复位按钮

15)告警输入

16)告警输出

1712V电源输出

18)业务扩展插槽1(如解码卡)

19)交流电源模块1

20)交流电源模块2(选配)

21)业务扩展插槽2(如解码卡)
