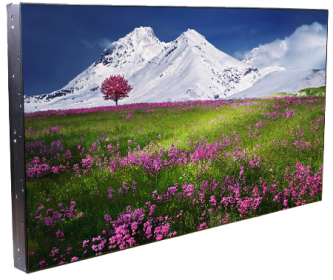

LCD拼接显示单元

产品概述

该系列产品是面向商业用户推出的窄边LCD拼接显示单元,采用工业级面板,高可靠性一体化设计,具备丰富的视频输入输出接口和业务功能,适用于视频监控、媒体娱乐等多种行业应用。

\\10.222.136.194\e\01-彩页\02 屏显设备\01-52拼接屏\国内\LCD拼接显示单元彩页-Y.png

LCD拼接显示单元

产品特点

l                      采用工业级面板,高可靠性一体化设计,长时间稳定运行

l                      直下式LED背光源,显示单元亮度更加均匀,无边界暗影现象

l                      窄边设计,双边拼缝仅为3.5mm

l                      支持白平衡调整,画面细腻,色彩丰富

l                      超宽视角,视角可达178°

l                      内置图像拼接显示功能

l                      支持屏幕防灼,图像翻转,横屏竖屏兼容

l                      支持通电后延时启动功能

l                      先进局部背光控光技术低功耗,节能省电

l                      金属外壳,防辐射、防磁场、防强电场干扰

l                      前维护、后维护、模块化等多种安装支架可供用户选择

产品规格

产品型号

MW-D46-S1

MW-D49-S1

MW-55-S1

面板参数

面板尺寸(寸)

46

49

55

分辨率

1920×1080

物理拼缝 (mm)

3.5

色彩数

16.7M

亮度(cd/m2)

500

对比度

4000:1

响应时间(ms)

8

视角(H/V

178°/178°

接口

视频输入

1DVI接口,1HDMI接口,1VGA接口

USB接口

1USB接口

控制接口

1个输入RS-232接口,1个输出RS-232接口,1个红外接口

整机参数

电源

交流供电,100240VAC

产品尺寸(W×H×D)(mm

1022.18×576.77×120.55

1079.49×609.36×121.08

1213.50×684.30×121.19

功耗(W

131

136

220

重量(kg

22.5

23.5

24.5

工作温度

040

040

050

工作湿度

20%90%(无凝露)





产品尺寸图

46尺寸图

img2img3




49寸尺寸图

img5img6




55尺寸图

img8img9




产品接口视图




订购信息

产品型号

备注

MW-D46-S1

LCD拼接显示单元

MW-D49-S1

LCD拼接显示单元

MW-D55-S1

LCD拼接显示单元

HB-SU46-P1

46寸拼接屏直立式支架单元-3.5(模块化落地式)

HB-SD46H60-P1

46寸拼接屏直立式支架底座-3.5-H60

HB-SD46H80-P1

46寸拼接屏直立式支架底座-3.5-H80

HB-SD46H90-P1

46寸拼接屏直立式支架底座-3.5-H90

HB-SD46H100-P1

46寸拼接屏直立式支架底座-3.5-H100

HB-SD46H110-P1

46寸拼接屏直立式支架底座-3.5-H110

HB-SU49-P1

49寸拼接屏直立式支架单元-3.5(模块化落地式)

HB-SD49H60-P1

49寸拼接屏直立式支架底座-3.5-H60

HB-SD49H80-P1

49寸拼接屏直立式支架底座-3.5-H80

HB-SD49H90-P1

49寸拼接屏直立式支架底座-3.5-H90

HB-SD49H100-P1

49寸拼接屏直立式支架底座-3.5-H100

HB-SD49H110-P1

49寸拼接屏直立式支架底座-3.5-H110

HB-SU55-P1

55寸拼接屏直立式支架单元-3.5(模块化落地式)

HB-SD55H60-P1

55寸拼接屏直立式支架底座-3.5-H60

HB-SD55H80-P1

55寸拼接屏直立式支架底座-3.5-H80

HB-SD55H90-P1

55寸拼接屏直立式支架底座-3.5-H90

HB-SD55H100-P1

55寸拼接屏直立式支架底座-3.5-H100

HB-SD55H110-P1

55寸拼接屏直立式支架底座-3.5-H110
