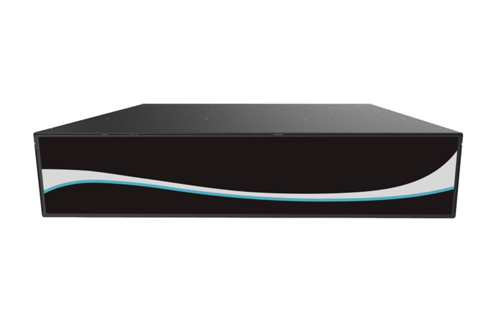

ys-c9000-2u-498_325

视频拼接处理器

视频拼接处理

产品概述

系列拼接处理器是高性能视频图像处理工作站,适用于监控室、调度中心、会议室、展览展示等场所不仅支持多种输入板卡,而且显示图像质量出色,具有诸多强大功能,是一款专为控制多屏图像拼接、上墙量身打造的产品


产品特点

l                      图像采集和送显板卡采用全硬件FPGA架构,采用自核心图像处理策略,处理性能优异。主控系统采用嵌入式Linux操作系统,支持7×24小时稳定运行,不易受到黑客、病毒的入侵和攻击,能够适应控制室、调度中心、监控中心等场所,满足对系统性能日益严格的要求。

l                      插卡式机箱设计,输入板卡、输出板卡均为插卡式设计,应用灵活,便于系统升级、扩容及维护

l                      业界先进的PCIe交换芯片,采用PCIe总线实现全交换调度架构高速数据传输技术,每路信号独享专用通道进行传输,保证所有信号图像的完全实时显示,同时实现输入和输出板卡任意混插,业务板卡配制更加灵活。

l                      分辨率实时全兼容技术(Resolution Real-time Total Adaptation,即单台设备可以支持多个不同分辨率的电视墙将所有输出通道划分到4不同的电视墙,每个电视墙可以自定义不同的输出分辨率

l                      支持在电视墙上任意位置进行开窗、漫游、缩放操作,画面显示没有区域范围上的边界限制通过独有的视频处理算法保证画面在缩放过程中画质不受损失。

l                      支持“画中画”功能,即可在电视墙已有画面的任意位置叠加其他视频画面,使得布局方式更加灵活自由

l                      支持将电视墙业务布局保存为场景,方便随时调取,最多可保存64个场景,并支持场景间轮巡

l                      实现设备风扇智能温控,将系统散热和噪音控制在理想水平满足会议室30dBA要求

l                      实现设备板卡电源和温度智能监控,当单点板卡出现电源和温度异常时,实现单点控制开关机,保证设备正常运行

l                      支持配合小间距LED使用





产品尺寸





                                                                          单位:mm

产品接口


1:RUN指示灯

2:ALM指示灯

3:板卡状态指示灯

4:HDMI 1.3输入接口

5:HDMI 输出接口(预留)

6音频输入/输出接口

7:USB接口

8:串口

9:网口

10:复位按键

11:业务板卡槽位

12:电源接口

13:设备开关

14:接地端子

产品规格

功能

参数

机箱

机箱尺寸(W×D×H)(mm

442.00×332.00×88.30

机箱净重(kg

7.3

满配功耗w

100W

主机功耗(w

20W

业务槽位数量

4

是否支持混插

支持

主控接口

HDMI 1.3输入接口2个;HDMI输出接口(预留)3.5mm音频输入3.5mm音频输出USB2.0接口USB3.0接口RS232接口RS458接口、千兆网口、电源口、复位键1

工作电压

100V240V AC50Hz/60Hz

工作温度

0~50

工作湿度

0%~95%

储藏温度

-40~70

储藏湿度

0%~95% 无凝露

信号输入

板卡类型

HDMI 1.3 *4HDMI 1.3 *8DVI-D *4

输入分辨率

XGA1024x768@60HZ 720P1280x720@50HZ 720P1280x720@60HZ

SXGA1280x1024@60HZ WXGA+1440x900@60HZ

UXGA1600x1200@60HZ 1080P1920x1080@50HZ 1080P1920x1080@60HZ

WUXGA1920x1200@60HZ

信号输出

板卡类型

HDMI 1.3 *4HDMI 1.3 *8DVI-D *4

输出分辨率

XGA1024x768@60HZ 720P1280x720@60HZ

SXGA1280x1024@60HZ WXGA+1440x900@60HZ

UXGA1600x1200@60HZ 1080P1920x1080@60HZ

WUXGA1920x1200@60HZ

屏幕控制

开窗漫游

视频信号单最大可开2实现开窗资源共享,并可任意位置漫游

一键布局

一键建立M×N窗口布局固定布局的电视墙

多组电视墙

单机可建立管理4个配置不同电视墙

场景管理

可保存64场景

高级功能

信号时延特性

100ms

输出同步特性

完全同步

断电保护

设备意外断电关机,业务及布局可保留,启动后可恢复业务

是否支持无缝切换

支持



典型应用


订购信息

产品型号

备注

YS-C9000-2U

拼控处理器(4个业务插槽,主机自带2个本地输入接口)

YS-04HI-E

拼接处理器4HDMI输入卡模块

YS-08HI-E

拼接处理器8HDMI输入卡模块

YS-04DI-E

拼接处理器4DVI输入卡模块

YS-04HI-X

拼接处理器4HDMI输出卡模块

YS-08HI-X

拼接处理器8HDMI输出卡模块

YS-04DI-X

拼接处理器4DVI输出卡模块
